HXPnR-G系列重三型滑觸線導體為鋁質異型材：具有垂直方向和水平方向上的剛度，而且具有非常大的表面面積，可以保證充分的散熱，導體內面壓合有一不銹鋼條：作為十分耐磨的接觸面。PVC護套或BAYBLEND護套；可以根據規定的**標準提供一定的防護等級，護套的形狀使護套可以防水和防塵。
HXPnR-G系列重三型滑觸線
產品特性：
◆ 對于人體****，即使用手指觸摸也沒有觸電危險◆ 產品的**等級達到IP237標準
◆ 采用單螺栓提掛夾，使安裝快捷簡單
◆ 630安掊到1250安培規格的滑導線全部采用相同的PVC護套或BAYBLEND護套
◆ 護套的外形起防水和防塵作用
◆ 每根滑導線的定長為6米
◆ 在不使用膨脹部件時，系統的長度大可以達到200米
◆ 職需要很少的維護，而且十分容易。
產品參數：
重三型**滑導線符合下列國際**標準：NFC32-070-91，VDE0470，DIN53438，NFEN60529-29，NFEN60439-2-93
|
絕緣滑導線一長度6米 |
HXPnR-G |
630A |
800A |
1000A |
1250A |
|
帶標準相線護套的部件號 |
HXPnR-G |
345102 |
345205 |
345542 |
345606 |
|
帶標準地線護套的部件號 |
HXPnR-G |
345123 |
345249 |
345557 |
345645 |
|
帶中等耐熱護套的部件號 |
HXPnR-G |
345104 |
345299 |
345513 |
345610 |
|
重量（Kg） |
HXPnR-G |
10．380 |
12．660 |
17．280 |
20．580 |
|
滑導線護套 |
標準型 |
中等耐熱型 |
|
材料 |
PVC |
BAYBLEND |
|
電介質強度 |
180KV/cn |
240KV/cm |
|
表面電阻率 |
>1011Ω |
>1014Ω |
|
體積電阻率 |
>1015Ω/cm |
>1016Ω/cm |
|
VICAT軟化溫度 |
85℃ |
125℃ |
|
可燃性 |
自熄 |
自熄 |
|
不同負荷量下能夠允許的高溫度 |
|||||
|
負荷量 |
100% |
80% |
60% |
40% |
20% |
|
帶絕緣護緣 |
|
|
|
|
|
|
滑導線導體 |
鋁+不銹鋼 |
|||
|
額定電流 |
630安培 |
800安培 |
1000安培 |
1250安培 |
|
部件號（帶PVC絕緣護套） |
345102 |
345205 |
345542 |
345606 |
|
導體截面積 |
318mm2 |
406mm2 |
618mm2 |
770mm2 |
|
額定電壓 - 交流電 |
550V |
550V |
550V |
550V |
|
- 直流電 |
750V |
750V |
750V |
750V |
|
20℃時的電阻（直流）Ω/m |
0.000104 |
0.000077 |
0.000051 |
0.000040 |
|
20℃時的電抗（直流）Ω/m |
0.000137 |
0.000117 |
0.000102 |
0.000096 |
|
滑導線的長度 |
6米 |
6米 |
6米 |
6米 |
|
懸掛支撐間距 |
3米 |
3米 |
3米 |
3米 |
|
滑導線之間的小中心間距 |
50mm |
50mm |
50mm |
50mm |
|
不需要膨脹部件的大長度 |
200米 |
200米 |
200米 |
200米 |
重三型**滑導線的選擇：
只有在了解以下問題的確切答案之后，才能就采用哪一種安培數的滑導線做出正確的選擇
-電流的類型是單相或三相交流電，還是單相或三想直流電？
-大電流及負荷量分別是多少？
-對于靠導線提供電流的全部設備而言，其允許的電壓降是多少？、
-環境溫度是多少？
-所處的環境如何？（是有灰塵，或是靠海，或是潮濕，或是有酸性，等等）
電壓降的計算：根據下列公式計算電壓降△U：
其中：Un=電壓（伏特）
△U=電壓降（伏特）
I=大電流（安培）
D=供電點與取電點之間的距離（米）
R=滑導線導體的電阻（歐姆/米）
Z=滑導線導體的阻抗（歐姆/米）
三相交流電： △U=√3×I×D×Z
單相交流電： △U=2×I×D×Z
直流電： △U=2×I×D×R
注意：D的大小根據一條線上是有一個供電點或多個供
電點而發生的，具體變化如下圖所示：

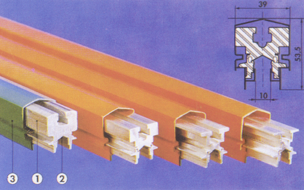

導體為鋁質型材：
①具有垂直方向和水平方向上的剛度，而且具有非常大的表面面積，可惟保證充份的散熱，導體內面壓合有一不銹鋼條
②作為十分耐磨的接觸面，PVC護套或BAYBLEND護套。
③可以根據規定的**標準提供一定的防護等級，護套的形狀可以防水和防塵。
產品圖片：
