行車**滑觸線XPnR-H系列單極組合式鋁滑觸線，H型鋁滑觸線由嵌裝不銹鋼滑接帶的H型鋁合金導體、 ABS絕緣外殼、外置式集電器以及懸吊、固定件等組件組合而成。
H型單極鋁滑觸線，其導電主體為斷面呈“H”型的鋁型材，故又稱“H”型節能滑線裝置，節能是相對于鋼材，且比重又小，將鋁材軋制成“H”型，是在保證一定的導電截面積的基礎上亦能提高其整體性和強度，但鋁材表面硬度低且不耐磨，為使鋁型材能滿足作為導電滑觸線的實用性，將“H”型中梁制成上拱形，并在此處按規定的工藝程序嵌裝耐磨性強，耐磨蝕性強的不銹鋼型材，作為導體的摩擦傳電面，其嵌裝工藝保證了不銹鋼型材與鋁型材的緊密結合，從導入鋁型材的電流通過不銹鋼使與之保持接觸的集電器中的導塊在摩擦接觸中將電流傳輸出去，從而保證了移動設備在運行過程中電流的連續。
滑觸線導體的表面，除下開口與集電器接觸外，其余部分縱長方向用ABS塑料作整體保護，因此安裝后的滑觸線無導電的外露部分，給安裝和維修帶來極大地方便，同時整體的外殼保護，使滑觸線不致有積灰和防雨、露、冰、雪侵襲之功能，導軌與導軌之間的連接是專用的導軌連接器，能使導軌和塑料外殼共同伸入其間，其連接端**可靠，從而保證設備亦**可靠地運行。此產品維護簡捷經濟，使用壽命長，性價比高，并以其設計新穎，結構合理，使用**等特點被廣泛應用于電流較大，使用頻率較高，環境較差的場所，如：造船，起重機，汽車制造，港口裝卸等，亦可作母線長距離輸電。若選用耐溫性好的BAYBLEND護套，也能滿足煉鋼，鑄造等行業高溫惡劣環境下的使用要求。
行車**滑觸線
產品選型：
|
行車**滑觸線HXPnR-H、HXPnR-HB系列單極組合式滑觸線 |
|||||
|
型號規格 |
滑觸線截面尺寸 |
截流量 |
適配外置式集電器 |
||
|
A |
B |
C |
（A） |
||
|
HXPnR-H-150/200 |
26.5 |
20.0 |
7.0 |
200 |
HDJ-200 |
|
HXPnR-H-250/400 |
42.0 |
32.5 |
10.0 |
400 |
HDJ-400 HDJ-200 |
|
HXPnR-H-400/600 |
42.0 |
32.5 |
10.0 |
600 |
HDJ-600 HDJ-400 |
|
HXPnR-H-500/800 |
42.0 |
32.5 |
10.0 |
800 |
HDJ-800 HDJ-400 |
|
HXPnR-H-700/1000 |
42.0 |
32.5 |
10.0 |
1000 |
HDJ-1000 HDJ-600 |
|
HXPnR-H-900/1250 |
42.0 |
32.5 |
10.0 |
1250 |
HDJ-1250 HDJ-800 |
|
HXPnR-H-1500/2000 |
65 |
50 |
12 |
2000 |
HDJ-1000 HDJ-1250 |
|
HXPnR-H-2000/2500 |
85 |
60 |
12 |
2500 |
HDJ-1250 HDJ-1000 |
|
HXPnR-H-1600/2000 |
91.7 |
55 |
15.6 |
2000 |
HDJ-1000C HDJ-1250C |
|
HXPnR-H-2500/3000 |
91.7 |
55 |
15.6 |
3000 |
HDJ-1250C HDJ-1000C |
|
注：1、滑觸線標準長度：6m。2、HXPnR-H與HXPnR-Hn以及HXPnR-Ha性能相同，幾何形狀和集電方式不同。3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。 |
|||||
技術標準：
|
規格型號 |
HXPnR-H |
HXPnR-H |
HXPnR-H |
HXPnR-H |
HXPnR-H |
HXPnR-H |
HXPnR-H |
|
額定電流（ A ） |
150A |
200A |
300A |
400A |
500A |
800A |
1300A |
|
+35°C 時電流電阻（ Ω /m ） |
0.000412 |
0.000354 |
0.000293 |
0.000212 |
0.000127 |
0.00083 |
0.000061 |
|
軌距 80mm 時軌間阻抗（ Ω /m ） |
0.000528 |
0.000413 |
0.000326 |
0.000228 |
0.000163 |
0.000148 |
0.000122 |
|
行運電壓（ V ） |
交流 660V/AC 或直流 600V/DC |
||||||
|
絕緣護套擊穿電壓（ KV ） |
13.9 |
||||||
|
絕緣體表面電阻（ Ω ） |
2 × 1013 |
||||||
|
KC （相比漏電起痕指數） |
>600V |
||||||
|
允許大運行速度（ m/min ） |
600 |
||||||
|
環境溫度范圍 |
-35°C — +55°C |
||||||
|
絕緣材料可燃性 |
自滅 |
||||||
|
外型尺寸（ mm ） |
23.6×31.6 32×42 |
||||||
|
懸掛間距（ m ） |
1.5m/3m 1.33m/4m 1.5m/6m 2m/6m |
||||||
|
導軌斷面膨脹（不考慮） |
安裝長度 150 米內 安裝長度 200 米內 |
||||||
|
導軌標準長度（ m ） |
6 |
||||||
|
耐腐蝕性 |
耐酸、耐堿、耐鹽霧等 |
||||||
|
外殼防護等級 |
IP23 |
||||||
|
防腐電等級 |
0 級， 1 級 |
||||||

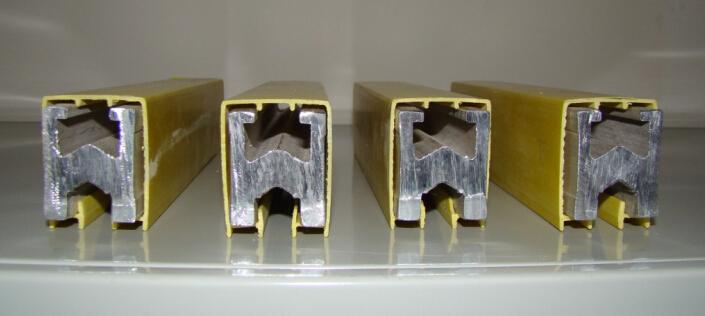

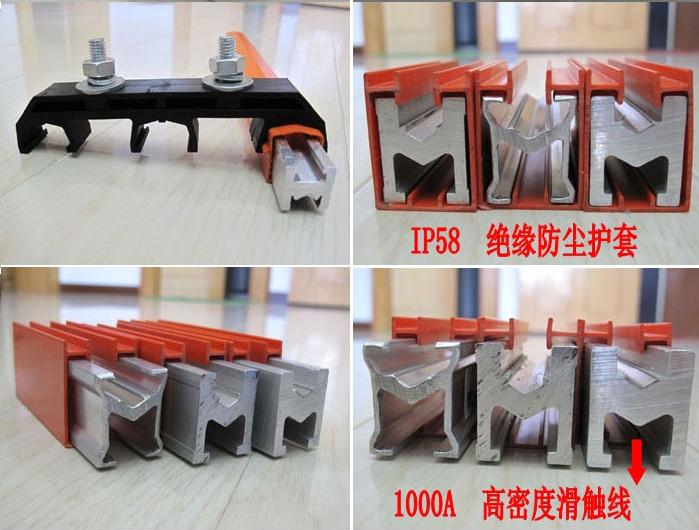

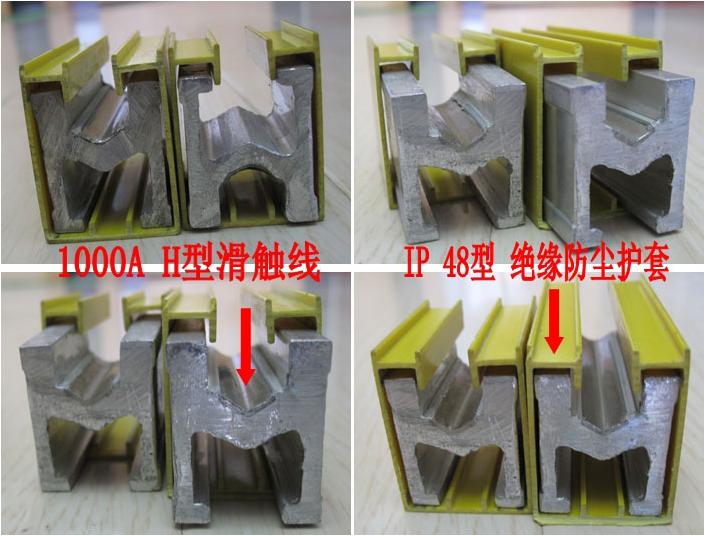

產品圖片：
